Malha aberta do VSI na bancada

Nota 01 — LaunchPad F28379D, inversor GaN BOOSTXL-3PHGANINV e simulação Simulink

Prof. Dr. Raphael Teixeira

Universidade Federal do Pará

A bancada

  • LaunchPad
  • Inversor GaN
  • Circuito

Do PC à carga

Simular antes de energizar: o modelo deve prever o que o ADC vai medir.

LAUNCHXL-F28379D

Recurso Uso no VSI
CPU C28x a 200 MHz, FPU, TMU ISR de 50 µs: 10 000 ciclos por período de PWM
ePWM 1–3, relógio de 100 MHz PWM simétrico (contador sobe e desce, TBPRD = 2500), banda morta
4 ADC de 12 bits correntes e tensões, disparados pelo ePWM no início do período
CMPSS + trip zone desligamento por sobrecorrente em hardware, sem passar pela CPU
CLA processador auxiliar: MPC, RLS em paralelo à CPU (etapas futuras)

A ISR tem folga de sobra: o gargalo será o sensor de corrente, não o processador.

BOOSTXL-3PHGANINV

Item Valor
Barramento CC 12–60 V (nominal 48 V)
Corrente 10 A de pico, OCP em 12 A
Chaves 3 × LMG5200 (GaN 80 V, < 2 ns)
Corrente medida shunt 5 mΩ + INA240 (× 20): ±16,5 A
Tensões medidas fundo de 81,5 V, RC de 1,1 kHz

Fonte: BOOSTXL-3PhGaNInv Evaluation Module (2018) e MotorControl SDK da TI.

Enable ativo em nível baixo

GPIO124 = 0 liga o inversor. O firmware atual do VSI01 faz o contrário e a placa não chaveia.

Sinal da corrente

O INA240 tem polaridade invertida: \(v = 1{,}65 - 0{,}1\,i\) (V, A).

O inversor de dois níveis

O modelo

  • Tensão média
  • Carga RL
  • Limites da modulação

Do PWM à tensão de fase

\[ \eq{a}{\bar v_{xO}} = \left(\eq{b}{d_x} - \tfrac{1}{2}\right)\eq{c}{V_{cc}} \] \[ \eq{d}{v_{nO}} = \tfrac{1}{3}\left(v_{aO} + v_{bO} + v_{cO}\right) \] \[ \eq{e}{v_{an}} = v_{aO} - v_{nO} \]

  • \(\bar v_{xO}\) tensão média da perna \(x\) no período de PWM
  • \(d_x\) razão cíclica: \(d_x = \frac12 + v_x^*/V_{cc}\)
  • \(V_{cc}\) barramento CC (40 V)
  • \(v_{nO}\) neutro da carga em relação ao ponto médio O (carga equilibrada)
  • \(v_{an}\) tensão aplicada à fase a da carga

Com referências senoidais equilibradas, \(v_{nO}\) só tem componentes de chaveamento: \(\bar v_{an} = v_a^*\).

Carga RL: dinâmica e regime

\(v_{an}\) \(= R\,i_a + L\,\frac{di_a}{dt}\) malha da fase a, neutro isolado

\(\eq{a}{\tau}\) \(= L/R = 0{,}5\ \text{ms}\) constante de tempo

\(\eq{b}{I}\) \(= V_p\,/\,(R' + j\omega L)\) regime a 60 Hz; \(R' = R + R_{on} + R_L\)

\(\eq{b}{I}\) \(= 1{,}555\ \text{A}\ \angle -10{,}56^\circ\) \(V_p\) = 16 V, \(R'\) = 10,12 Ω, \(\omega L\) = 1,885 Ω

\(\tau\) = 0,5 ms ≪ 16,7 ms: carga quase resistiva a 60 Hz.

Limites da modulação

Restrição \(V_p\) máximo com \(V_{cc}\) = 40 V
PWM senoidal, região linear: \(V_p \le V_{cc}/2\) 20,0 V
Injeção de sequência zero (≡ SVPWM): \(V_p \le V_{cc}/\sqrt{3}\) 23,1 V
Razão cíclica em [0,08; 0,95], PWM senoidal 16,8 V
Razão cíclica em [0,08; 0,95], sequência zero 19,4 V

Escolha: \(V_p\) = 16 V (\(m\) = 0,8), com \(d \in [0{,}10;\ 0{,}90]\).

Dimensionamento

  • Tensão e corrente
  • PWM e amostragem
  • Tempo morto
  • Carga

Limites da placa e escolhas

Grandeza Limite Escolha
\(V_{cc}\) placa 12–60 V; GaN 80 V 40 V: 2× abaixo dos 80 V do GaN
Corrente 10 A de pico; OCP 12 A 1,56 A de pico (16 %); trip por software em 5 A
\(f_{PWM}\) INA240: ~2 µs após cada comutação 20 kHz: acima do audível, \(d \ge 0{,}08\)
\(T_s\) ISR no início do período 50 µs: uma amostra e uma atualização por período
Tempo morto descasamento de poucos ns 100 ns (SDK da TI: 500–600 ns)

Por que 20 kHz

O atraso de implementação

Herança para as próximas etapas

Esse atraso entra no projeto do PI (VSI02) e na compensação de atraso do MPC (VSI04/05).

O tempo morto

Quanto custa o tempo morto

\[ \eq{a}{\Delta V_1} = \frac{4}{\pi}\,\eq{b}{f_{PWM}}\,\eq{c}{t_m}\,\eq{d}{V_{cc}} \]

O erro é uma onda quadrada em fase com a corrente; sua 1ª harmônica cresce com a frequência de chaveamento, o tempo morto e o barramento (Holmes & Lipo, 2003).

\(t_m\) \(\Delta V_1\) perda na fundamental 5ª harmônica de \(v_{an}\)
500 ns (SDK) 0,509 V 3,1 % 102 mV
100 ns 0,102 V 0,6 % 21 mV

A carga é boa?

\(V_p\) = 16 V, \(V_{cc}\) = 40 V
\(R\) \(L\) \(\tau\) fase \(\lvert I\rvert\) de pico P por resistor
10 Ω 5 mH 0,5 ms 10,7° 1,56 A 12 W
10 Ω 10 mH 1,0 ms 20,7° 1,48 A 11 W
5 Ω 10 mH 2,0 ms 37,0° 2,52 A 16 W
5 Ω 5 mH 1,0 ms 20,7° 2,94 A 22 W

10 Ω + 5 mH é segura e serve para a malha aberta, mas é quase resistiva. Para ver a dinâmica e o acoplamento \(dq\) no PI, 5 Ω + 10 mH é mais interessante.

Simulação

  • Modelo fiel ao firmware
  • Modelo simples

Modelo fiel ao firmware

A ISR em C e em MATLAB

// senoides.c + placa.c (firmware)
*va = V * sinf(theta);
*vb = V * sinf(theta - DOIS_PI_3);
*vc = V * sinf(theta + DOIS_PI_3);
theta += dTheta;

float d = 0.5f + v[i] / Vcc;
if (d < 0.0f) d = 0.0f;
if (d > 1.0f) d = 1.0f;
EPWM_setCounterCompareValue(base,
    EPWM_COUNTER_COMPARE_A,
    (uint16_t)(d * (float)periodo));
% bloco LacoPWM (MalhaAberta.slx)
vs = [V*sin(theta);
      V*sin(theta - DOIS_PI_3);
      V*sin(theta + DOIS_PI_3)];
theta = theta + dTheta;

d = single(0.5) + vs/Vcc;
d = min(max(d, single(0)), single(1));
cmpa = double(floor(d*periodo));
% floor = cast (uint16_t) do C

Mesmas contas, mesma precisão (float de 32 bits), mesmo truncamento do CMPA.

Modelo simples

MalhaAbertaSimples.slx: passo de 0,1 µs, 0,1 s simulado em ~5 s. Serve para aula e estudos rápidos.

Resultados

  • Simulação × teoria
  • Tempo morto
  • Medição pela placa

Partida em rampa e regime

Dois períodos de PWM

Simulação × teoria

Cenário \(\lvert I_{a,1}\rvert\) simulado teoria fase de \(i_a\) teoria
sem tempo morto 1,5550 A 1,5550 A −12,18° −12,18°
tempo morto de 100 ns 1,5453 A 1,5453 A −12,12° —
tempo morto de 500 ns 1,5063 A 1,5064 A −11,87° —
modelo simples 1,5544 A 1,5550 A −10,56° −10,56°

Concordância em quatro algarismos: valida o ePWM emulado, o atraso de \(1{,}5\,T_s\) (−1,62°) e o modelo de tempo morto.

Efeito do tempo morto na corrente

O que o ADC vai medir

  • Corrente: 8,1 mA/LSB, fundamental com 192 LSB
  • Amostra em CTR = 0 = média do período (erro ≤ 3 mA)
  • Viés de ½ LSB do truncamento: a calibração de offset absorve
  • Tensão: RC de 1,1 kHz atrasa 3,1° e deixa passar ondulação

Corrente: pronta para realimentar. Tensão: só para monitorar.

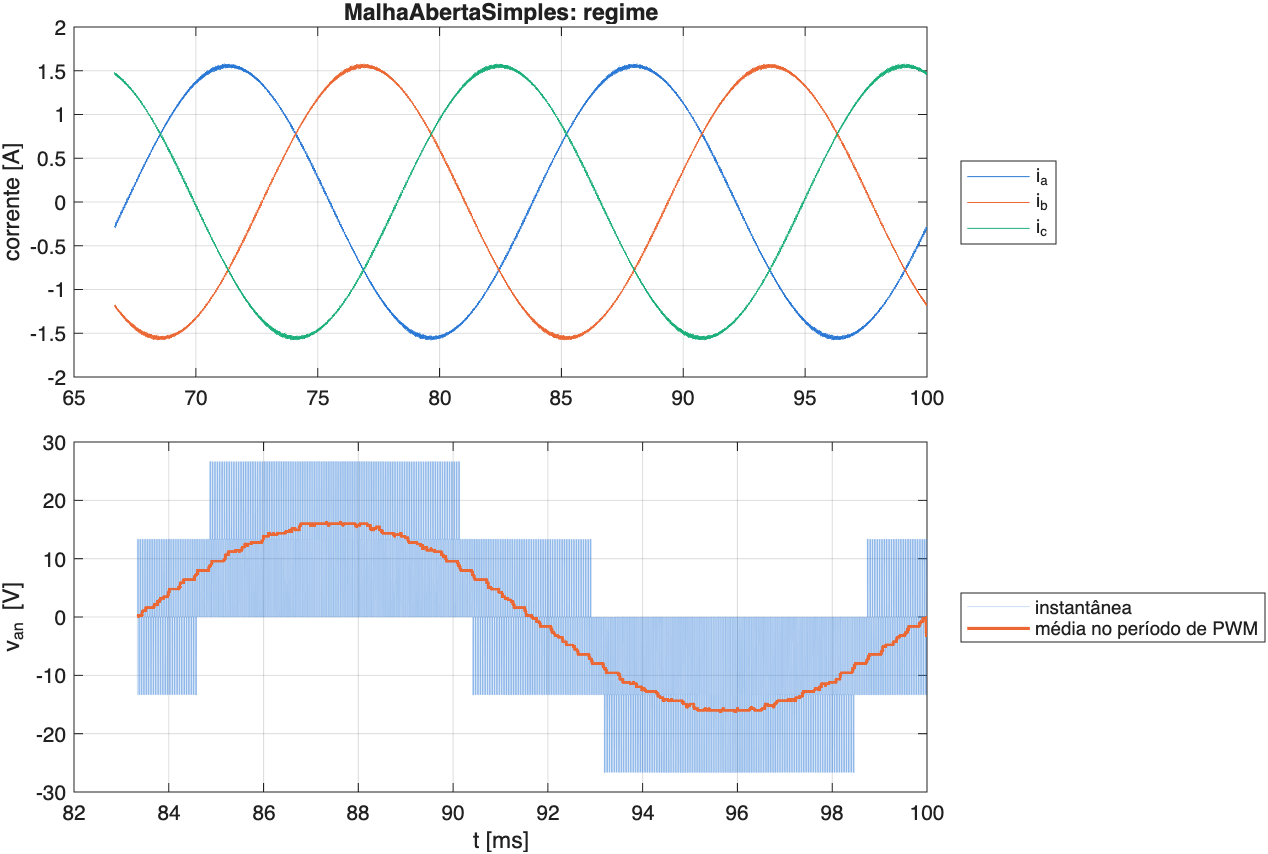

Modelo simples: regime

Para a bancada

  • Firmware
  • Primeira energização
  • Próximos passos

Correções no firmware

  1. Enable: GPIO124 = 1 na configuração, 0 em IniciaPWM().
  2. Medição: ADC disparado pelo ePWM1 em CTR = 0 (\(I_{abc}\), \(V_{DC}\), \(V_{abc}\)); hoje só a referência é gravada.
  3. Proteção: CMPSS + trip zone por fase (5 A), limites de \(V_{DC}\), sobretemperatura.
  4. Parâmetros: \(V_{cc}\) = 40 V, \(V_p\) = 16 V, tempo morto de 100 ns, \(d\) limitado a [0,08; 0,95].
  5. \(V_{DC}\) medido na conversão \(v \to d\), em vez de constante.

Bloqueantes

Sem os itens 1 e 2, o inversor não chaveia e o ensaio não valida nada.

Primeira energização

Próximos passos

VSI01

Malha aberta validada contra a bancada

VSI02

PI de corrente em \(dq\) com o atraso de \(1{,}5\,T_s\)

VSI03

Potência \(P\)/\(Q\) sobre o PI de corrente

VSI04–05

MPC-FSC de corrente e de potência

Referências

BOOSTXL-3PhGaNInv Evaluation Module: User’s Guide (N. SLUUBP1A). (2018). Texas Instruments.
Holmes, D. G., & Lipo, T. A. (2003). Pulse Width Modulation for Power Converters: Principles and Practice. Wiley-IEEE Press.
