Modelagem e Simulação do Aeropêndulo
Modelagem e Simulação do Aeropêndulo
Figura 1 - Diagrama esquemático do Aeropêndulo.
Usando as leis de Newton e momentos angulares podemos encontrar o modelo matemático que descreve a dinâmica do aeropêndulo, assim, temos a equação \((1)\) que modela o sistema em questão.
\[ \begin{align} T &= J\ddot{\theta} + c\dot{\theta} +mgd\sin{\theta} \tag{1}\\ \end{align} \]
Onde:
- \(T\): Empuxo gerado pela hélice;
- \(J\): Momento de inércia;
- \(\theta\): posição angular do Aeropêndulo;
- \(c\): coeficiente de amortecimento viscoso;
- \(m\): peso do Aeropêndulo;
- \(d\): a distância entre o centro de massa e o ponto de pivô;
Linearizando o sistema
Uma das técnicas de linearização quando se tem sistemas não lineares que a componente não linear é o seno ou cosseno é considerar o seno ou cosseno sendo o valor do próprio ângulo, isso funciona bem para pequenas variações em torno do ângulo, aplicando essa técnica ao modelo do aeropêndulo, temos a equação \((2)\).
\[ \begin{align} T &= J\ddot{\theta} + c\dot{\theta} +mgd\theta \tag{2}\\ \end{align} \]
Aplicando a transformada de Laplace, temos:
\[ \begin{align} T(s) &= s^2J\theta(s) + sc\theta(s) +mgd\theta(s) \tag{3}\\ T(s) &= (s^2J + sc +mgd)\theta(s) \tag{4}\\ \frac{\theta(s)}{T(s)} &= \frac{1}{s^2J + sc +mgd} \tag{5}\\ \frac{\theta(s)}{T(s)} &= \frac{1/J}{s^2 + sc/J +mgd/J} \tag{6}\\ \end{align} \]
Queremos controlar o ângulo do braço do aeropêndulo a partir da tensão aplicada aos terminais do motor, assim,devemos encontrar uma relação entre a tensão \(V\) nos terminais do motor e o empuxo \(T\) gerado pela hélice, essa relação é não linear, porém é possível aproximar por uma relação linear, como mostra a expressão \((7)\).
\[ \begin{align} T &\approx K_mV \tag{7}\\ \end{align} \]
Aplicando a transformada de Laplace, temos:
\[ \begin{align} T(s) &\approx K_mV(s) \tag{8}\\ \end{align} \]
Agora podemos substituir \((8)\) em \((6)\),
\[ \begin{align} \frac{\theta(s)}{K_mV(s)} &= \frac{1/J}{s^2 + sc/J +mgd/J} \tag{9}\\ \frac{\theta(s)}{V(s)} &= \frac{K_m/J}{s^2 + sc/J +mgd/J} \tag{10} \end{align} \]
Sistema no Espaço de Estados
Forma Canônica de Controlador
\[ x_1=\theta \quad x_2=\dot{\theta} \quad x_2 = \dot{x_1} \]
\[ \begin{bmatrix} \dot{x}_1 \\ \dot{x}_2 \end{bmatrix}= \begin{bmatrix} 0 & 1\\ -\frac{mgd}{J} & -\frac{c}{J} \end{bmatrix}\cdot \begin{bmatrix} x_1 \\ x_2 \end{bmatrix}+ \begin{bmatrix} 0 \\ \frac{K_m}{J} \end{bmatrix}\cdot u \]
\[ Y= \begin{bmatrix} 1 & 0 \end{bmatrix} \cdot \begin{bmatrix} 0 \\ \frac{K_m}{J} \end{bmatrix} + 0 \]
Parâmetros para Simulação
Para simulação foi usado os parâmetros do \(artigo[1]\).
\[ \begin{array}{|c|c|} \hline \text { Parâmetros do Aeropêndulo } & \text{Valores} \\ \hline K_m & 0,0296 \\ \hline d & 0,03m \\ \hline J & 0,0106 Kgm^2 \\ \hline m & 0,36 m \\ \hline g & 9,8 m/s^2 \\ \hline c & 0,0076 Nms/rad \\ \hline \end{array} \]
Simulação usando Python
Parâmetros
K_m = 0.0296
m = 0.36
d = 0.03
J = 0.0106
g = 9.8
c = 0.0076Matrizes do sistema no espaço de estados
A = np.array([[0, 1],
[-(m*g*d)/J, -(c/J)]])
B = np.array([[0, K_m/J]]).T
C = np.array([1, 0])
D = 0Sistema no Espaço de Estados
sys = ct.ss(A, B, C, D)
print(sys)<LinearIOSystem>: sys[6]
Inputs (1): ['u[0]']
Outputs (1): ['y[0]']
States (2): ['x[0]', 'x[1]']
A = [[ 0. 1. ]
[-9.98490566 -0.71698113]]
B = [[0. ]
[2.79245283]]
C = [[1. 0.]]
D = [[0.]]
Função de Transferência a partir do espaço de estados
Gs = ct.ss2tf(sys)
Gs\[\frac{2.792}{s^2 + 0.717 s + 9.985}\]
Informações do sistema em malha aberta
ct.step_info(sys){'RiseTime': 0.396481513738416,
'SettlingTime': 10.308519357198815,
'SettlingMin': 0.14343794449344063,
'SettlingMax': 0.47415111647086844,
'Overshoot': 69.54106137593485,
'Undershoot': 0,
'Peak': 0.47415111647086844,
'PeakTime': 1.0308519357198815,
'SteadyStateValue': 0.2796674225245654}ct.damp(sys);_____Eigenvalue______ Damping___ Frequency_
-0.3585 +3.139j 0.1135 3.16
-0.3585 -3.139j 0.1135 3.16ct.poles(sys)array([-0.35849057+3.13948884j, -0.35849057-3.13948884j])ct.zeros(sys)array([], dtype=float64)Resposta ao Degrau Unitário

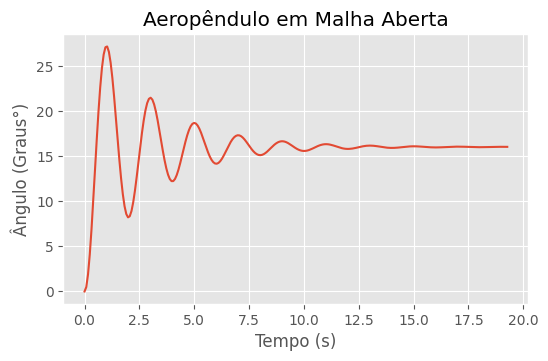

t, yout = ct.step_response(Gs)
fig, ax = plt.subplots(figsize=(6, 3.5))
ax.set_title("Aeropêndulo em Malha Aberta")
ax.set_ylabel("Ângulo (Graus°)")
ax.set_xlabel("Tempo (s)")
ax.plot(t, np.rad2deg(yout))
plt.show()
