Coleção de animações produzidas com Manim para uso didático em disciplinas de sistemas dinâmicos, controle e circuitos. Cada card mostra a animação já renderizada e o script Python que a gera.
Sistemas Dinâmicos

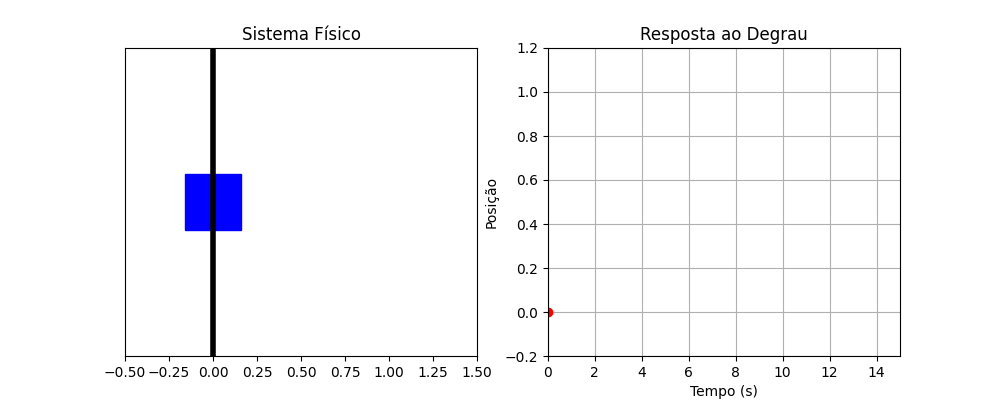

Massa-mola
Resposta de um sistema massa-mola (sem amortecimento) a uma entrada em degrau.
sistemas-dinamicosmassa-mola

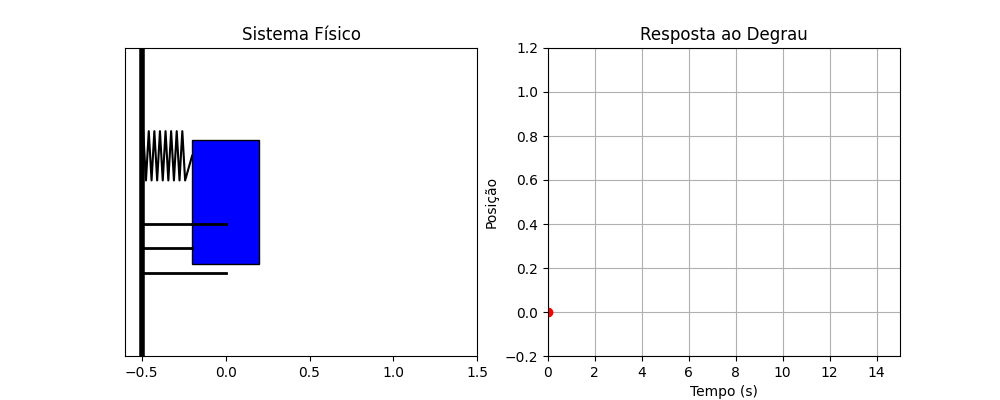

Massa-mola-amortecedor
Resposta de um sistema massa-mola-amortecedor a uma entrada em degrau.
sistemas-dinamicosmassa-mola-amortecedor
Massa-mola-amortecedor (x₀ ≠ 0)
Resposta livre do sistema massa-mola-amortecedor a partir de uma condição inicial não nula.
sistemas-dinamicoscondicao-inicial
Cálculo Numérico — Zeros de Funções
Animações produzidas para a disciplina de Cálculo Numérico, ilustrando os métodos iterativos de busca de raízes das Aulas 2 e 3 (métodos intervalares e métodos abertos).
Método da Bisseção
Confinamento da raiz de f(x) = e^-x - sen(x) por bisseções sucessivas do intervalo (raiz ≈ 0,5885).
calculo-numericozeros-de-funcoesbissecao
Método da Falsa Posição
Interseção da corda com o eixo x para f(x) = ln(x) + x - 2 (raiz ≈ 1,5571), em comparação à bisseção.
calculo-numericozeros-de-funcoesfalsa-posicao
Método de Newton-Raphson
Aproximação por reta tangente para f(x) = x³ - 2x - 5 (raiz ≈ 2,0946), com convergência quadrática.
calculo-numericozeros-de-funcoesnewton-raphson
Método da Secante
Aproximação da derivada por diferença finita entre iterações para f(x) = cos(x) - x (raiz ≈ 0,7391).
calculo-numericozeros-de-funcoessecante
Método do Ponto Fixo
Diagrama de teia (cobweb) da iteração x = e^-x (raiz ≈ 0,5671).
calculo-numericozeros-de-funcoesponto-fixo
Eletrônica de Potência e Circuitos
Animação ainda não renderizada
Conversor Buck
Script de animação do conversor Buck (chaveamento, indutor, capacitor, carga).
eletronica-potenciabuck
Animação ainda não renderizada
Fasor e sinal senoidal
Relação entre o sinal senoidal no tempo e sua representação fasorial.
circuitos-cafasor
